PVC滴灌管的特點是在充滿水時會膨脹成典型的管狀，類似于皮帶當(dāng)它沒有充滿水時，在其上設(shè)置滴頭。
滴灌管帶易于卷繞，運輸和移動，使用方便。

原料和典型配方PVC滴灌管具有典型配方優(yōu)質(zhì)部件：PVC樹脂K55~65 100，復(fù)合穩(wěn)定劑2.5~4.0，ACR加工改性劑1~3，CPE增韌劑4~10，二氧化鈦填料2
〜5，碳酸鈣填料2~6。

為了保證農(nóng)業(yè)PVC滴灌管帶的耐久性，上述配方中不添加增塑劑，因此PVC應(yīng)選用分子量較低的型號。
此外，熱穩(wěn)定劑的選擇也很重要，如果需要，應(yīng)加入少量的內(nèi)部和外部潤滑劑以改善混合物的可成形性。

作為PVC和加工改性劑的增韌改性劑，氯化聚乙烯CPE的氯含量一般應(yīng)在35左右。生產(chǎn)工藝PVC滴灌管帶的生產(chǎn)過程包括四個主要過程：材料混合，擠出成型用PVC管帶，注塑用滴管，滴管和管帶混合，如圖4-62所示。

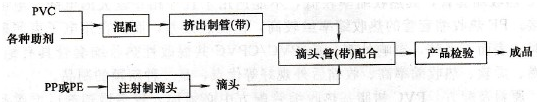

圖4-62示意圖PVC滴管帶的生產(chǎn)工藝

在生產(chǎn)過程中，擠出機的溫度控制分為從進料端到機頭的六個階段，分別為150-170°C，165-175° C，165°C，170°C，170-175°C和175-180°C。
